Configuration GPRS avec portable Nokia 6310

mise à jour le 21/08/2002


  • Configuration du téléphone Nokia 6310

    IL faut évidement qu'un abonement GPRS est été contracté !

    Sur le téléphone :
    Menu
    Services
    Paramètres
    Modifier les parametres de services actifs
    Nom Paramètres, saisir orange gprs
    Page d'acceuil, saisir http://www.votre-site-prefere.com
    Mode Session Continue
    Sécurité connexion Sans
    Porteuse données GPRS
    Connexion GPRS Si nécessaire
    Point d'accés GPRS, saisir orange
    Adresse IP, saisir 192.168.100.100
    Type authentification Normal
    Type de connexion Automatique
    Nom d'utilisateur, saisir orange
    Mot de passe, laisser vide
    Valider, ca doit être ok.

  • Configuration PC

    Le téléphone Nokia 6310 équipé du cordon RS232 est vu comme un modem standard. Il répond correctement a la plus part des commandes hayes standard.

    Il est donc possible de l'utiliser en GPRS sous Windowsxxxx ou bien Linux trés facilement.

    La commande de numérotation GPRS est atdt #99*.


  • Exemple de configuration sous Win98

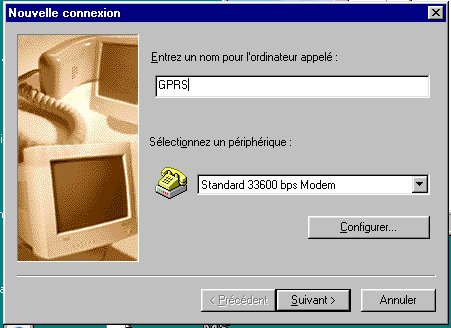

      Création d'une connexion a distance

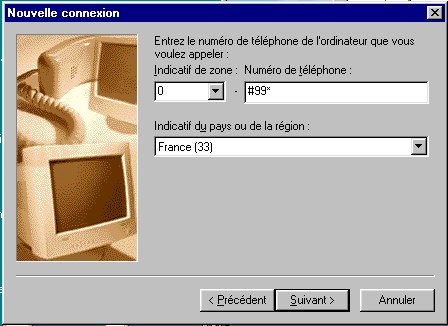

      Saisie du numéro d'appel
      Choix du modem
      de préference :
      Standard Modem 33600

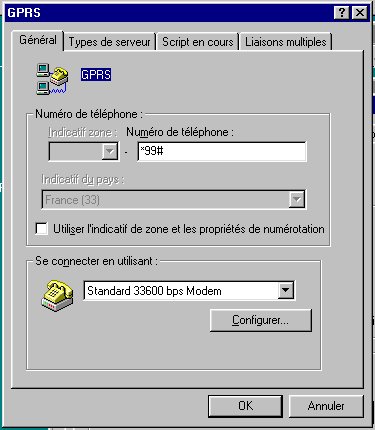

      Décoche de l'utilisation
      de l'indicatif de zone

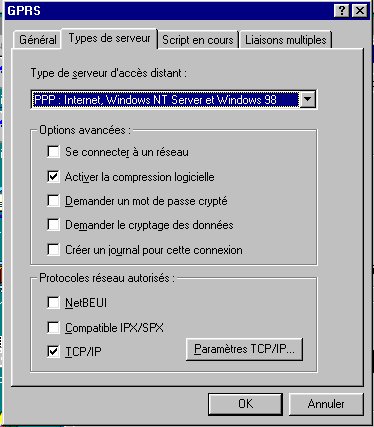

      Paramètres réseau

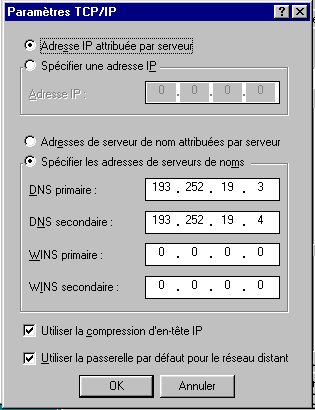

      Paramètres TCP/IP
      DNS de Wanadoo
    Validez la configuration par OKLancer ensuite la connexion

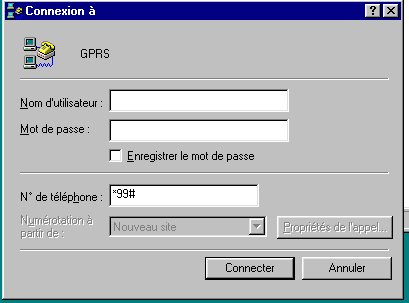

    Ecran de Connexion.
    Pas de login
    ni mot de passe

    Cliquez sur Connecter.

  • Exemple de configuration sous Linux


    Fichier /etc/ppp/pppscript
    TIMEOUT 60
ABORT ERROR
ABORT BUSY
ABORT "NO CARRIER"
ABORT "NO DIALTONE"
"" atz OK
"atdt *99#"
TIMEOUT 75
CONNECT
    Fichier /etc/ppp/options
    # General configuration options for PPPD:
lock
defaultroute
noipdefault
modem
/dev/ttyS0
38400
crtscts
# Uncomment the line below for more verbose error reporting:
#debug
noauth
passive
asyncmap 0
name "GPRS"
    fichier /etc/ppp/pap-secrets
    # Username      Server      Password      IP addresses
""   *   ""


    Pour la configuration, on peux utiliser ppp-setup. Puis lancer par ppp-on. Couper par ppp-off. Enfin, voir votre config ppp en fonction de votre système.

  • Exemples de logs de connexions sous Linux :
    La connexion, dans /var/log/messages

Aug 21 19:54:50  chat[311]: send (atdt *99#^M)
Aug 21 19:54:50  chat[311]: timeout set to 75 seconds
Aug 21 19:54:50  chat[311]: expect (CONNECT)
Aug 21 19:54:50  chat[311]: ^M
Aug 21 19:54:52  chat[311]: atdt *99#^M^M
Aug 21 19:54:52  chat[311]: CONNECT
Aug 21 19:54:52  chat[311]:  -- got it
Aug 21 19:54:52  pppd[310]: Serial connection established.
Aug 21 19:54:52  pppd[310]: Using interface ppp0
Aug 21 19:54:52  pppd[310]: Connect: ppp0 <--> /dev/ttyS0  Local: 10.11.200.61 -> Remote: 10.6.6.6 ppp0
Aug 21 19:54:54  pppd[310]: local  IP address 10.11.200.61
Aug 21 19:54:54  pppd[310]: remote IP address 10.6.6.6

La connexion mode debug

Serial connection established.
Using interface ppp0
Connect: ppp0 <--> /dev/ttyS0
sent [LCP ConfReq id=0x1    ]
rcvd [LCP ConfReq id=0x0   ]
sent [LCP ConfRej id=0x0 ]
rcvd [LCP ConfRej id=0x1   ]
sent [LCP ConfReq id=0x2 ]
rcvd [LCP ConfReq id=0x1  ]
sent [LCP ConfAck id=0x1  ]
rcvd [LCP ConfAck id=0x2 ]
sent [IPCP ConfReq id=0x1  ]
rcvd [IPCP ConfReq id=0x0 ]
sent [IPCP ConfAck id=0x0 ]
rcvd [IPCP ConfRej id=0x1 ]
sent [IPCP ConfReq id=0x2 ]
rcvd [IPCP ConfNak id=0x2 ]
sent [IPCP ConfReq id=0x3 ]
rcvd [IPCP ConfAck id=0x3 ]
not replacing existing default route to eth0 [192.168.0.254]
local  IP address 10.11.200.61
remote IP address 10.6.6.6
Script /etc/ppp/ip-up started (pid 316)
Script /etc/ppp/ip-up finished (pid 316), status = 0x0

un ifconfig un fois connecté :

ppp0      Link encap:Point-to-Point Protocol
          inet addr:10.11.200.61  P-t-P:10.6.6.6  Mask:255.255.255.255
          UP POINTOPOINT RUNNING NOARP MULTICAST  MTU:1500  Metric:1
          RX packets:4 errors:0 dropped:0 overruns:0 frame:0
          TX packets:8 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:3


  • Cela fonctionne ensuite comme un modem classique ! Sauf que tout ne fonctionne pas. La connexion se fait sur une plage d'adresses privée en 10.xx.xx.xx. J'ai pu faire fonctionner correctement les services :
    Web, port tcp http ( 80 ) et tcp ssl ( 443 )
    Pop3, port tcp 110
    Smtp, port tcp 25

  • Ce qui semble pas fonctionner :
    FTP port 20,21
    Telnet port tcp 23
    SSH port tcp 22
    RTSP, port tcp 554

    Pas eu trop le temps de tester pour l'instant autre chose.
